BILLATRIX гидравлический двигатель поворота стрелы для кранов серии: EPFC

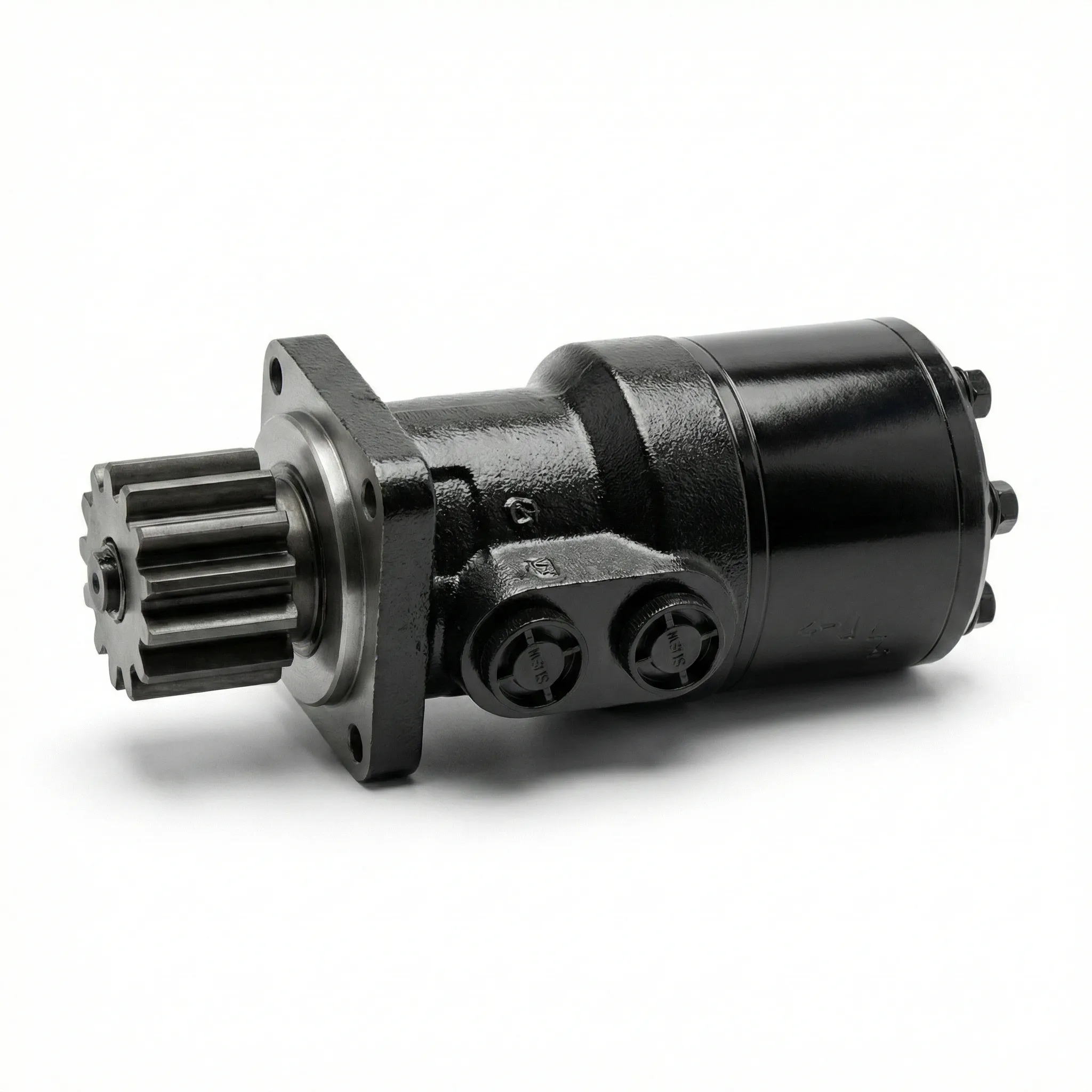

Гидравлический двигатель поворота стрелы BILLATRIX для кранов серии EPFC
Гидравлический двигатель поворота стрелы BILLATRIX — это высокомоментный гидромотор аксиально-поршневого типа, предназначенный для механизмов поворота стрелы самоходных кранов серии EPFC. Устройство обеспечивает плавное вращение стрелы с точным позиционированием груза, что критически важно при монтажных работах, погрузке-разгрузке длинномеров и работе в стеснённых условиях. Двигатель выполнен по схеме «наклонный блок» с регулируемым рабочим объёмом, что позволяет изменять скорость поворота в широком диапазоне без ступенчатых переключений. Корпус из высокопрочного чугуна с рёбрами охлаждения рассчитан на давление до 350 бар. Встроенный тормоз «нормально закрытого» типа фиксирует стрелу при остановке насоса, исключая самопроизвольный поворот под действием ветра или наклонной площадки. Шлицевой вал стандарта DIN 5480 совместим с поворотными редукторами кранов EPFC.
Ключевые преимущества:
- Аксиально-поршневая схема — высокий КПД (до 94%), низкая пульсация потока, плавное вращение даже на минимальных оборотах (до 5 об/мин).
- Регулируемый рабочий объём — от 25 до 80 см³/об, позволяет подстраивать скорость поворота под тип груза и квалификацию оператора.
- Встроенный гидравлический тормоз — момент удержания до 450 Н·м, автоматически замыкается при падении давления в системе.
- Рабочее давление до 350 бар — обеспечивает высокий крутящий момент для поворота стрелы с максимальным грузом на вылете.
- Уплотнения из фторкаучука (FKM) — устойчивы к высокотемпературным маслам (до +120°C) и агрессивным гидрожидкостям.
Основные технические характеристики:
| Характеристика | Значение |
|---|---|
| Назначение | Гидравлический двигатель поворота стрелы для самоходных кранов серии EPFC |
| Тип гидромотора | Аксиально-поршневой, наклонный блок, регулируемый рабочий объём |
| Рабочий объём (регулируемый) | 25 … 80 см³/об |
| Максимальное рабочее давление | 350 бар (пиковое 400 бар) |
| Номинальный крутящий момент | 380 Н·м (при 350 бар, 80 см³/об) |
| Максимальная частота вращения | 2500 об/мин |
| Минимальная стабильная частота | 5 об/мин |
| Номинальная мощность | 45 кВт (при 2500 об/мин) |
| Тормозной момент (встроенный тормоз) | 450 Н·м (нормально закрытый, гидроразжим) |
| Температура рабочей жидкости | EGA-20°C … +90°C (кратковременно до +120°C) |
| Вязкость рабочей жидкости | 12 … 400 мм²/с (оптимальная 20-50 мм²/с) |
| Присоединение | Фланцевое (SAE J744) или резьбовое G 1/2” — под заказ |
| Высота мачты (в сложенном виде) | Не применимо (двигатель установлен на поворотной платформе крана, не связан с мачтой погрузчика) |
| Совместимость | Краны EPFC 10, EPFC 15, EPFC 20, EPFC 25 и аналоги с гидравлической системой до 350 бар |
Сферы применения:
- Плавный поворот стрелы при монтажных работах — точное позиционирование груза над монтажным проёмом или на ограниченной площадке.
- Замена вышедшего из строя гидромотора — при потере мощности поворота, рывках, повышенном шуме или заклинивании механизма.
- Восстановление после перегрева гидросистемы — если масло перегрелось и уплотнения мотора потеряли герметичность.
- Модернизация крана с фиксированной скоростью поворота — установка регулируемого гидромотора для адаптации под различные типы грузов.
- Ремонт после аварийной перегрузки — когда кран пытался повернуть стрелу с грузом, превышающим допустимый момент на вылете.
По сравнению с недорогими шестерёнными гидромоторами, аксиально-поршневой двигатель BILLATRIX обеспечивает значительно более высокий КПД (94% против 85-88%) и практически не имеет пульсации выходного вала — стрела вращается без «дерганий», что особенно важно при работе с хрупкими грузами (стекло, керамика, ЖБИ). Регулировка рабочего объёма осуществляется внешним гидравлическим пилотным давлением или вручную (тросиком из кабины) — оператор может замедлить поворот при приближении к препятствию. Встроенный гидротормоз удерживает стрелу даже при полном сбросе давления в течение длительного времени — исключено самопроизвольное вращение на уклоне или при порывах ветра. Все уплотнения выполнены из фторкаучука (FKM), что гарантирует совместимость с биоразлагаемыми гидрожидкостями (например, HETG) для кранов, работающих на водоохранных территориях. Двигатель проходит 100% испытание на стенде — проверка герметичности при 450 бар, шума и вибрации. В комплекте поставляется ответная часть шлицевого соединения и новая уплотнительная прокладка фланца.
Восстановите точное и мощное управление поворотом стрелы. Гидравлический двигатель BILLATRIX — это плавность вращения, надёжная фиксация и высокий крутящий момент для кранов EPFC.
Подобрать гидравлический двигатель поворота стрелы BILLATRIX для вашего крана EPFC
Сообщите модель крана (EPFC 10/15/20/25), рабочее давление в гидросистеме и требуемый крутящий момент. Наши инженеры бесплатно проверят совместимость по присоединительным размерам (шлиц, фланец, штуцеры) и помогут с выбором регулируемого или нерегулируемого исполнения. Также проконсультируем по рабочей жидкости и настройке тормоза.
